THHN電纜作為一種廣泛應用于工業環境的電線，在配電柜和控制箱中扮演著至關重要的角色。其獨特的性能特點使其成為電氣工程師和系統集成商在設計和安裝低壓控制系統時的首選線纜之一。本文將詳細探討THHN電纜在這些關鍵環境中的應用場景和優勢。

一、THHN電纜概述與特性

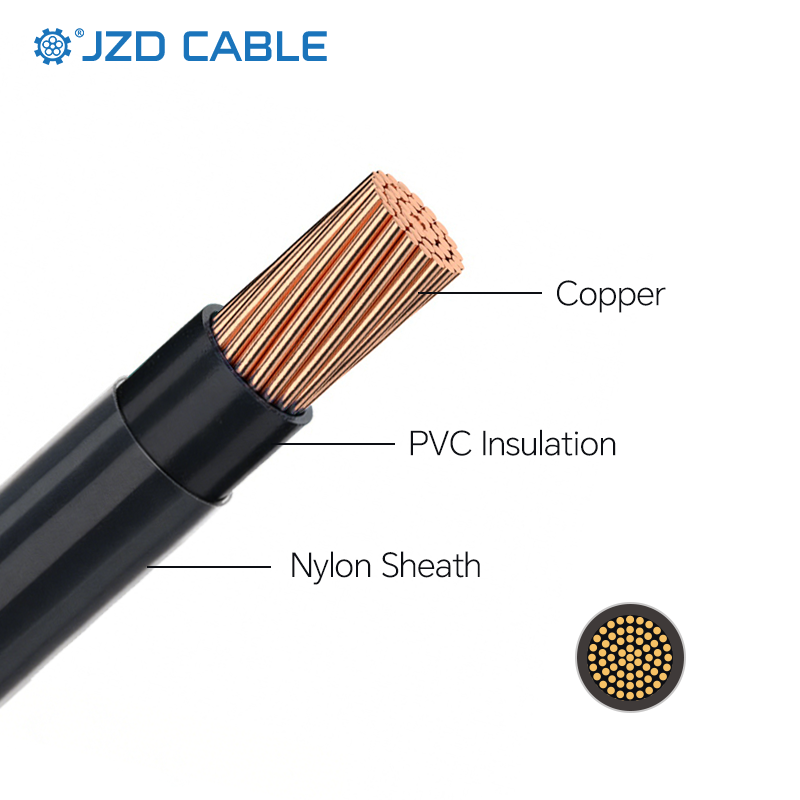

THHN是一種美標尼龍護套電線電纜，執行UL62/UL83標準，額定電壓為450/750V至600V 。該電纜采用裸銅或鍍錫銅導體，外層為PVC絕緣與尼龍護套復合結構，具有優異的耐熱性、耐油性及自潤滑特性 。

與普通PVC電纜相比，THHN電纜具有更小的外徑、更低的靜摩擦系數和更好的機械強度。其長期工作溫度在干燥環境中可達90℃，潮濕環境下為75℃，最低敷設溫度不低于0℃ 。這些特性使THHN電纜特別適合在空間受限、存在輕微發熱和可能接觸油污的工業環境中使用。

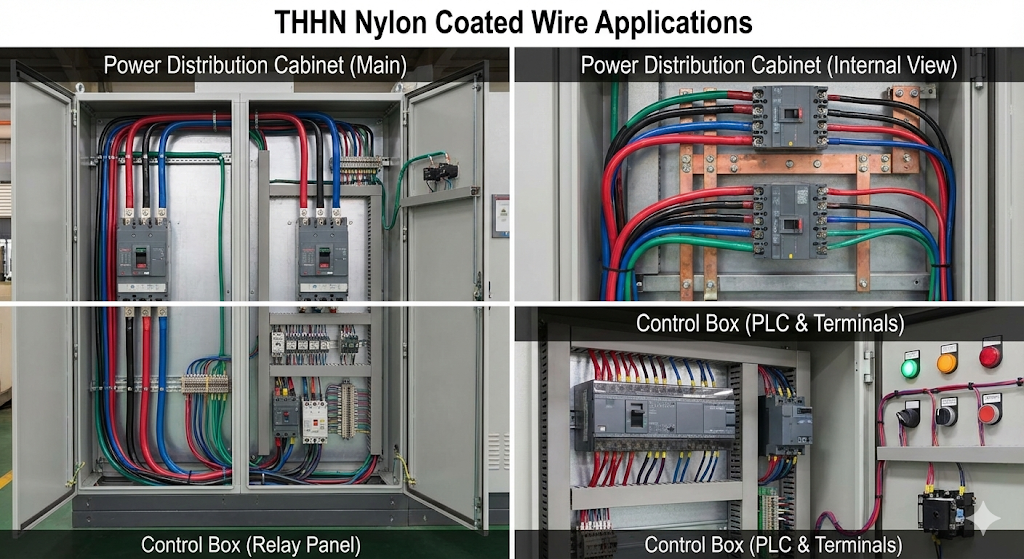

二、THHN電纜在配電柜中的應用

配電柜（如GGD、GCS、MNS、XL-21等低壓配電柜）以配電、開關控制和保護為核心功能，內部通常分為一次主回路（大電流、高電壓）和二次控制回路（小電流、低電壓）。THHN電纜主要應用于以下場景：

1.二次控制回路布線

二次控制回路是THHN電纜最主要的應用領域。配電柜內的合閘/分閘回路、聯鎖回路、信號反饋回路等二次回路，電壓多為AC220V/DC24V，電流一般不超過10A。THHN電纜的600V額定電壓和優異絕緣性完全適配這些需求 。其單芯細徑設計適合密集布線，能在有限的線槽內布置多回路接線，提高空間利用率。

2.柜內元件端子接線

配電柜內的儀表（電流表、電壓表、多功能表）、繼電器、接觸器、斷路器的輔助觸點等元件的接線端子連接廣泛采用THHN電纜。其軟線特性確保與冷壓端子壓接后連接牢固，不易因柜體震動而松脫，大大提高了系統的可靠性 。

3.小功率一次回路短接線

針對柜內小電流、短距離的一次回路連接（如微型斷路器之間的匯流短接、小功率熔斷器與負載的連接，電流一般≤32A），THHN電纜提供了安全可靠的解決方案 。

4.柜內電源分配支線

配電柜內開關電源（DC24V/AC220V）到各控制模塊、儀表的供電支線，通常選用小截面THHN電纜。這種布線方案不僅簡潔美觀，而且能確保供電可靠性 。

三、THHN電纜在控制箱中的應用

控制箱（包括就地控制箱、現場操作箱、PLC控制箱等）體積通常比配電柜更小，多為現場就地控制。內部元件以按鈕、指示燈、接觸器、PLC模塊、傳感器接口為主。THHN電纜在控制箱中的應用更為全面：

1.主控制回路全流程布線

從就地操作元件（按鈕、行程開關、急停開關）到柜內接觸器、繼電器，再到PLC輸出/輸入模塊的控制回路，全程均可采用THHN電纜布線。其柔韌性好，彎折半徑?。?ge;6倍線徑），手工布線時操作便捷，成為控制箱內的主流線纜選擇 。

2.傳感器與控制模塊的接線

現場接近開關、光電開關、磁性開關等數字量傳感器與PLC/繼電器模塊的信號接線，可選用小截面THHN電纜。若為模擬量傳感器（4-20mA/0-10V），則需選用屏蔽型THHN（THHN-SL），以避免電磁干擾，屏蔽層需單端接地 。

3.箱內電源分配布線

控制箱內的總斷路器到開關電源、PLC電源模塊、接觸器線圈的供電線（AC220V/DC24V），THHN電纜能夠完美適配小功率電源分配需求，確保電力分配的穩定性和安全性 。

4.就地元件與控制箱的短距離連接

控制箱與就近的按鈕盒、指示燈盒、小型操作箱之間的短距離布線（一般≤5m），可直接使用THHN電纜穿管后連接，無需使用多芯護套線，使分線更加靈活方便 。

四、THHN電纜的核心優勢

結合配電柜和控制箱的使用環境（柜體內部發熱、空間緊湊、工業現場多油污）和布線需求（密集、靈活、耐用），THHN電纜相比普通BV（聚氯乙烯硬線）、RV（聚氯乙烯軟線）具有顯著優勢：

1. 耐熱性適配柜體發熱環境

配電柜/控制箱內的接觸器、變頻器、繼電器等元件工作時會產生熱量，導致柜體內部環境溫度通常高于室溫（可達40-60℃）。THHN電纜的90℃耐熱性遠優于普通BV線（70℃），能有效延緩絕緣層老化，提升線纜使用壽命 。

2.耐油耐污，適配工業現場

工業車間的配電柜/控制箱易接觸油污、切削液、灰塵等污染物。THHN電纜的尼龍護套抗油污、不吸附灰塵，且耐輕微化學腐蝕，便于柜體后期清潔和維護，避免油污侵蝕導致絕緣失效 。

3.機械強度高，抗磨損抗撕裂

柜體布線時，線纜需穿線槽、繞元件、經金屬邊角。THHN電纜的尼龍護套比PVC護套的機械強度高3-5倍，抗磨損、抗撕裂性能優異，能有效避免布線/檢修過程中的絕緣破損，降低短路風險 。

4.絕緣層薄，節省柜體空間

相同線徑下，THHN電纜的絕緣層厚度僅為普通BV線的60%-70%，單芯細徑設計讓其可在柜體線槽內密集布置，完美適配配電柜/控制箱的緊湊設計要求，提高空間利用效率 。

5.柔韌性好，便于布線與改造

THHN電纜為軟線，彎折半徑?。?ge;6倍線徑），手工布線時操作便捷。在柜體后期增改控制回路時，線纜易穿線槽、穿管，大幅降低二次改造的工作量，提高工作效率 。

6.電氣性能穩定，接線可靠

THHN電纜的導體為鍍錫銅絲/裸銅絲，抗氧化性好，與冷壓端子壓接后接觸電阻小，不易因氧化導致接觸不良，適配配電柜/控制箱長期連續工作的需求 。

五、選型與安裝注意事項

在選擇和使用THHN電纜時，需要考慮以下幾個關鍵因素：

1.環境適應性選擇

根據實際應用環境選擇適當的電纜類型。THHN適用于干燥環境，而THWN-2則適用于潮濕或干燥環境，且能在不超過75°C的油或冷卻液中使用 。在可能接觸油污或化學品的工業環境中，THHN的耐油耐化學腐蝕特性顯得尤為重要。

2.載流量考量

根據NEC Table 310.16的規定，選擇合適的線徑以確保安全載流量。例如，12AWG THHN電纜在90°C環境下的載流量為35A，但實際應用時需考慮環境溫度和多根導線捆綁的降額因素 。

3.安裝規范

遵循控制箱布線的通用原則：配線需保持整潔，避免線路交叉，并確保牢固固定。電纜芯線和所配導線的端部，都必須清晰標明編號，且與圖紙保持一致。在端子板上接線時，每個接線端最多只能接兩根線 。

結語

THHN電纜憑借其優異的耐熱性、耐油污性、高機械強度和空間效率，成為配電柜和控制箱內布線的理想選擇。無論是用于二次控制回路還是小功率一次回路，THHN電纜都能提供可靠、安全的電氣連接解決方案。正確選型和規范安裝THHN電纜，對于確保工業控制系統長期穩定運行至關重要。隨著工業自動化程度的不斷提高，對布線解決方案的要求也將日益嚴格，THHN電纜將繼續在這一領域發揮重要作用。
