yjv電纜是電力電纜中最常用的一種，甚至如今很多人說到電纜都泛指的是yjv電纜。yjv電纜作為電力傳輸中的主干電纜，有如人體血管中的動脈血管，或者是一顆樹的樹干，說明了其在電力傳輸中的重要地位。yjv電纜一般常見于城市的地下通道（井蓋地下）或者埋在地下，經常有施工隊施工時將電力電纜挖斷導致大面積的停電事故，說的就是電力電纜。

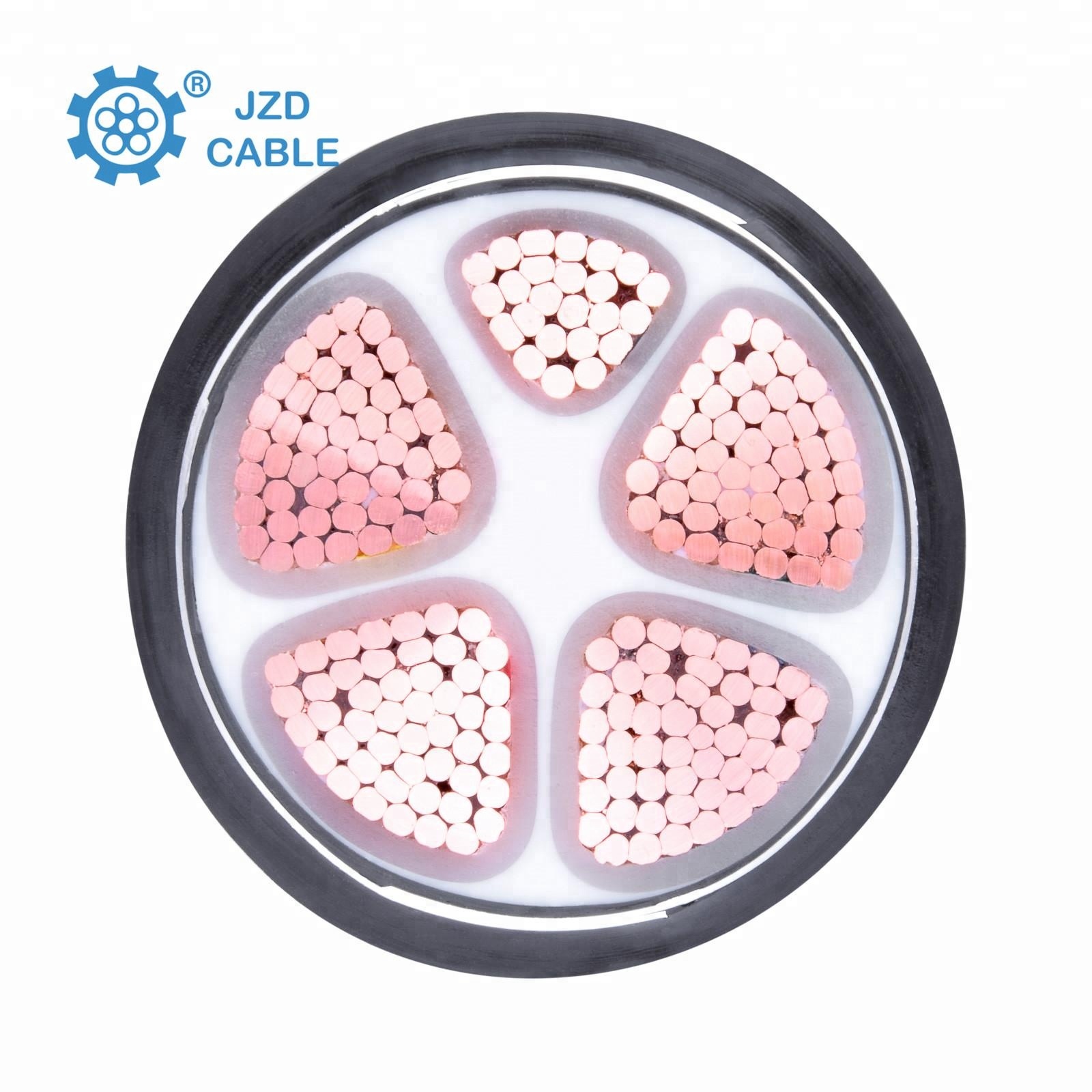

建圳達 交聯聚乙烯絕緣電力電纜，具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐 蝕等特點，產品重量輕，結構簡單，使用方便。本產品適用于額定電壓0.6/1KV 輸配電系統，供輸配 電用。阻燃型電纜的主要特點是電纜不易著火，或著火時延燃僅局限在一定范圍內，適用于電纜敷設 密集程度比較高的發電站、地鐵、隧道、高層建筑、大型工礦企業、油田、煤礦等場所。耐火型電纜 的主要特點是除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運 行。適用于核電站、地鐵、隧道、高層建筑等與防火安全和消防救生有關的場所。
1、電纜導體最高允許工作溫度:正常運行時90C ,短路時(最大短路持續時間5s )為250C。
2、電纜的敷設最低溫度為0°C ,敷設時最小彎曲半徑為:
單芯電纜20(D+d)+5%，mm
多芯電纜15(D+d)土5% , mm
式中: D-電纜的實際外徑, mm
d-電纜導體的實際外徑, mm
執行標準：GB/T12706或IEC60502及相關的國內外標準。如: BS, VDE, JIS, AEIC等

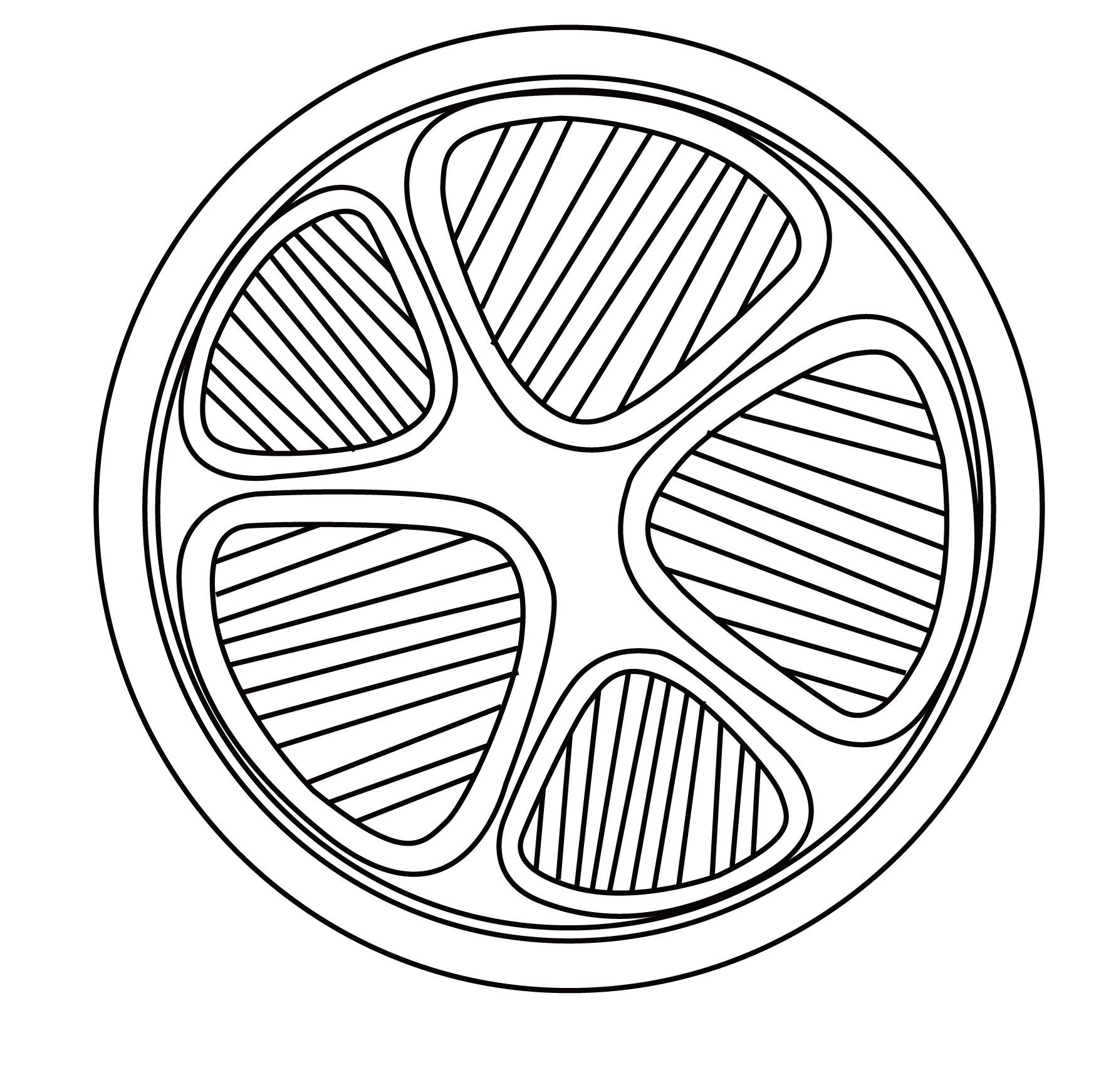

0.6/1KV 交聯電纜主要結構參數包括單芯電纜、二芯電纜、三芯電纜、四芯電纜（含 3+1 芯電纜）、五芯電纜（含4+1芯電纜、3+2芯電纜）等。
| 型號x截面 mm² |
絕緣標稱厚度 mm |
外護套標稱厚度 mm |
電纜近似外徑 mm |
電纜近似重量 銅芯Cu，YJV |
電纜近似重量 銅芯AL，YJLV |
| 1x2.5 | 0.7 | 1.4 | 6.1 | 60 | - |
| 1x4 | 0.7 | 1.4 | 6.6 | 77 | - |
| 1x6 | 0.7 | 1.4 | 7.1 | 99 | - |
| 1x10 | 0.7 | 1.4 | 8.4 | 148 | 88 |
| 1x16 | 0.7 | 1.4 | 9.4 | 208 | 144 |
| 1x25 | 0.9 | 1.4 | 11.1 | 308 | 159 |
| 1x35 | 0.9 | 1.4 | 12.3 | 406 | 198 |
| 1x50 | 1.0 | 1.4 | 13.7 | 535 | 257 |
| 1x70 | 1.1 | 1.4 | 15.9 | 746 | 339 |
| 芯數X截面 (mm2 ) |
絕緣標稱厚度 (mm) |
外護套標稱厚度 (mm) |
電纜近似外徑 (mm) |
電纜近似重量 (kg/km) |
|||||
| 銅芯 Cu | 鋁芯 AL | ||||||||
| 非鎧裝 | 鎧裝 | 非鎧裝 | 鎧裝 | YJV | YJV22 | YJLV | YJLV22 | ||
| 2x2.5 2x4 |
0.7 0.7 |
1.8 1.8 |
1.8 1.8 |
10.5 11.4 |
12.3 14.0 |
123 169 |
238 303 |
||
| 2x6 2x10 |
0.7 0.7 |
1.8 1.8 |
1.8 1.8 |
12.4 15.0 |
15.0 17.6 |
218 328 |
364 497 |
149 209 |
296 378 |
| 2x16 2x25 |
0.7 0.9 |
1.8 1.8 |
1.8 1.8 |
17.1 20.5 |
19.6 23.1 |
461 693 |
655 928 |
274 388 |
468 623 |
| 2x35 2x50 |
0.9 1.0 |
1.8 1.8 |
1.8 1.8 |
22.8 25.7 |
25.4 28.9 |
911 200 |
1175 1538 |
485 632 |
747 970 |
| 2x70 2x95 |
1.1 1.1 |
1.8 1.9 |
1.9 2.0 |
29.9 33.9 |
33.1 37.0 |
1666 2227 |
2065 2616 |
844 1087 |
1240 1535 |
| 2x120 2x150 |
1.2 1.4 |
2.0 2.2 |
2.2 2.3 |
37.6 41.5 |
42.0 46.1 |
2796 3409 |
3649 4362 |
1351 1664 |
2291 2723 |
| 2x185 2x240 |
1.6 1.7 |
2.3 2.5 |
2.5 2.6 |
46.6 52.1 |
51.8 57.4 |
4279 5512 |
5427 6779 |
2059 2590 |
3333 3919 |
| 2x300 2x400 |
1.8 2.0 |
2.6 2.9 |
2.8 3.0 |
57.8 64.8 |
63.1 71.5 |
6758 8624 |
8252 11101 |
3175 4070 |
4639 6511 |
| 2x500 2x630 |
2.2 2.4 |
3.1 3.3 |
3.3 3.5 |
72.6 80.8 |
79.4 87.6 |
10981 13881 |
13786 16998 |
4934 6099 |
7745 9223 |
|
注1：以上型號中，我公司還可以生產成阻燃型電力電纜。阻燃型電力電纜在以上型號前加”ZC。

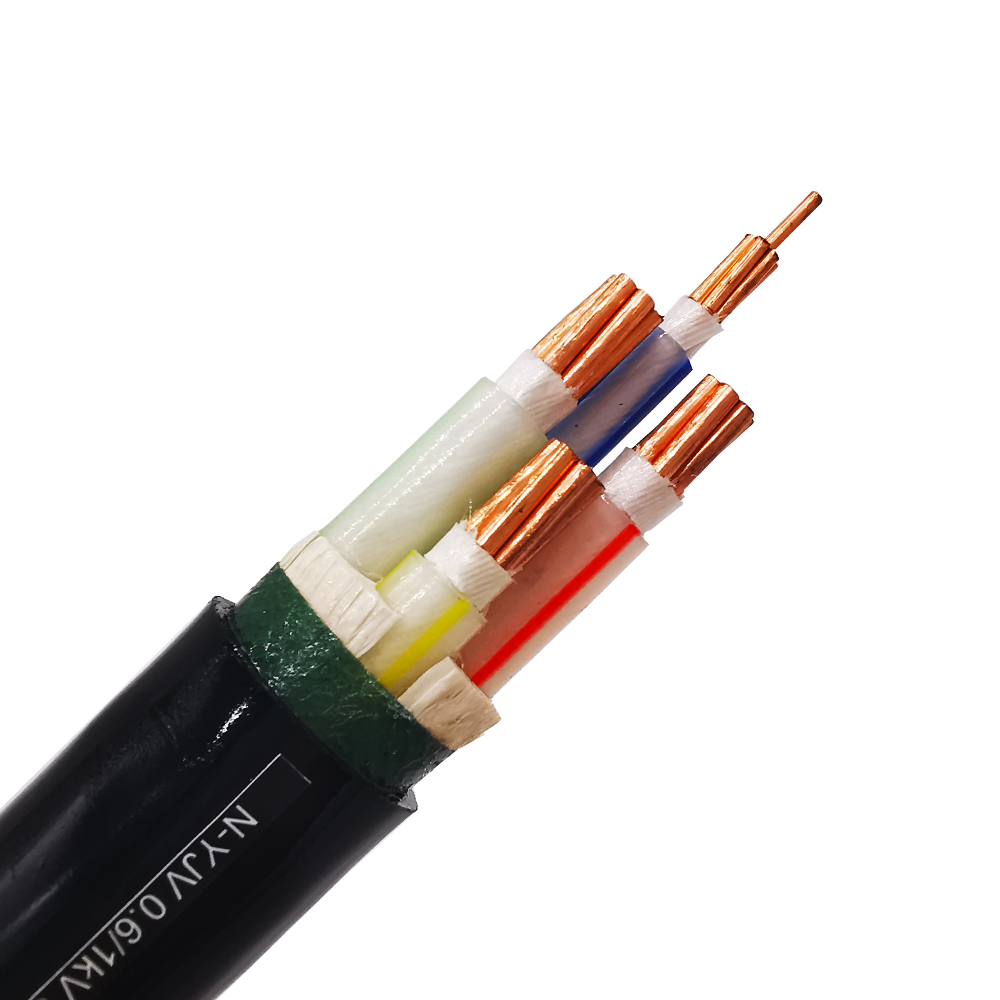

注2：根據用戶需求，我公司還可以生產以上各種規格的1KV交聯聚乙烯絕緣低煙低鹵阻燃，耐火電力電纜，及1KV交聯聚乙場絕緣低煙無鹵聚
烯經護套阻燃、耐火電力電纜。在以上型號前分別加"DDZC(低煙低鹵阻煙)、WDZ(低煙無鹵阻燃)、N(耐火)'等
注：鐵磁性鎧裝單芯及二芯電纜若用于交流系統，需有有效降低磁效應的措施，否則只能用于直流系統
|
|||||||||
